Đầu nối Nhật trong ngành tuy ô thủy lực là gì?

Đầu nối Nhật là cách gọi quen thuộc trong ngành tuy ô thủy lực tại Việt Nam để chỉ nhóm đầu nối sử dụng hệ ren BSP (British Standard Pipe). Đây là loại đầu nối được sử dụng phổ biến trong các hệ thống thủy lực, khí nén, máy công nghiệp và đường ống dẫn dầu.

Trong thực tế, thợ kỹ thuật thường gọi đầu nối Nhật theo hình dạng phần côn hoặc mặt tiếp xúc như Nhật lồi, Nhật lõm, Nhật bằng. Với phần đầu đực, tùy kiểu dáng có thể được gọi là ly ngoài, đầu đực hoặc co.

Các loại đầu nối Nhật phổ biến có kích thước từ G1/4″ đến G2″, đáp ứng nhiều nhu cầu lắp đặt tuy ô thủy lực khác nhau.



1. Đầu nối Nhật sử dụng hệ ren gì?

Đầu nối Nhật chủ yếu sử dụng ren BSP, một tiêu chuẩn ren có nguồn gốc từ Anh Quốc và được sử dụng rộng rãi trên các thiết bị thủy lực, khí nén.

Ren BSP thường được chia thành hai loại:

• BSPP (G): Ren trụ, các đường ren song song với nhau.
•
• BSPT (R): Ren côn, đường kính ren thay đổi theo chiều dài ren.
•

Trong ngành tuy ô thủy lực, việc xác định chính xác loại ren là rất quan trọng. Không nên chỉ dựa vào đường kính ngoài của ren mà cần kiểm tra thêm kiểu ren, bước ren và kiểu làm kín để lựa chọn đúng đầu nối.

2. Đặc điểm của đầu nối thủy lực Nhật

Ren BSP tiêu chuẩn

Đầu nối Nhật sử dụng hệ ren BSP với góc ren 55°. Đây là một trong những đặc điểm giúp phân biệt BSP với một số hệ ren phổ biến khác như JIC, NPT hoặc các hệ ren khác.

Tùy từng loại đầu nối, khả năng làm kín có thể dựa vào mặt côn, mặt tựa, vòng đệm hoặc phần ren, vì vậy cần lựa chọn đúng loại đầu đực và đầu cái tương ứng.

Đa dạng kích thước

Đầu nối Nhật được sản xuất với nhiều kích thước khác nhau, trong đó các size thường gặp trong ngành tuy ô thủy lực gồm:

• G1/4″, G3/8″, G1/2″, G3/4″, G1″, G1 1/4″, G1 1/2″, G2″.

Tùy loại máy móc và hệ thống đường dầu, có thể sử dụng các kích thước khác nhau.

Nhiều kiểu dáng

Đầu nối Nhật có nhiều kiểu thiết kế để đáp ứng các vị trí lắp đặt khác nhau, chẳng hạn:

• Đầu thẳng
• Co 45°
• Co 90°
• Đầu nối cái
• Đầu nối đực

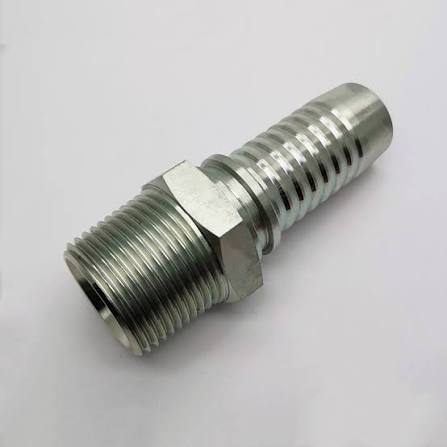

• Đầu nối ren ngoài
• Đầu nối ren trong
• Đầu nối có mặt côn
• Đầu nối có mặt bằng

Đặc biệt, trong ngành tuy ô thủy lực, cách gọi Nhật lồi, Nhật lõm, Nhật bằng thường được sử dụng để nhận biết nhanh kiểu đầu nối và bề mặt làm kín.

Dưới đây là bảng kích thước ren BSPT & BSPP :

3. Nhật lồi, Nhật lõm và Nhật bằng là gì?

Đây là cách gọi thực tế của thợ tuy ô thủy lực, giúp phân biệt các kiểu đầu nối dựa trên hình dạng phần tiếp xúc và vị trí làm kín.

Nhật lồi: Phần đầu nối có bề mặt hoặc côn nhô ra, khi kết nối với đầu cái phù hợp sẽ tạo thành vị trí tiếp xúc để làm kín.

Nhật lõm: Phần đầu cái được thiết kế lõm vào bên trong, phù hợp với đầu đực tương ứng. Khi siết chặt, hai bề mặt tiếp xúc tạo ra lực ép giúp hạn chế rò rỉ dầu.

Nhật bằng: Đầu nối có mặt tiếp xúc tương đối phẳng, thường kết hợp với gioăng hoặc vòng đệm để tạo độ kín khi lắp đặt.

4. Góc ren và bước ren BSP

Một trong những đặc điểm quan trọng của ren BSP là góc biên dạng ren 55°.

Bước ren BSP thường được thể hiện bằng TPI (Threads Per Inch), tức là số ren trên một inch.

Tuy nhiên, cần lưu ý rằng bước ren không giống nhau ở tất cả các kích thước BSP. Ví dụ, một số size ren BSP phổ biến có thông số bước ren khác nhau.

Vì vậy, khi kiểm tra một đầu nối, không nên chỉ nhìn vào kích thước đường kính mà cần xác định cả:

• Đường kính ren.
• Bước ren/TPI.
• BSPP hay BSPT.
• Đực hay cái.
• Kiểu làm kín.
• Kiểu đầu nối.

5. Ưu điểm của đầu nối Nhật trong hệ thống tuy ô thủy lực

Đầu nối Nhật được sử dụng rộng rãi nhờ những ưu điểm như:

Độ kín tốt: Khi lựa chọn đúng cặp đầu nối và phương pháp làm kín, mối nối có khả năng hạn chế rò rỉ dầu hiệu quả.

Độ bền cao: Đầu nối thủy lực thường được sản xuất từ thép và được xử lý bề mặt để tăng khả năng chống ăn mòn, đáp ứng điều kiện làm việc công nghiệp.

Nhiều kích thước: Từ các size nhỏ như G1/4″ đến các size lớn như G2″, phù hợp với nhiều loại tuy ô và thiết bị.

Dễ tìm kiếm và thay thế: Hệ ren BSP được sử dụng phổ biến nên việc tìm đầu nối thay thế tương đối thuận tiện.

Nhiều kiểu dáng: Có đầu thẳng, co, đầu đực, đầu cái và nhiều cấu hình khác nhau, giúp dễ dàng bố trí đường ống trong không gian hạn chế.

6. Đầu nối Nhật được sử dụng ở đâu?

Đầu nối BSP thường được sử dụng trong:

• Hệ thống tuy ô thủy lực.
• Máy ép và máy bấm tuy ô.
• Máy công trình.
• Máy xúc, máy đào.
• Máy nông nghiệp.
• Hệ thống khí nén.
• Máy móc công nghiệp.
• Hệ thống dẫn dầu và chất lỏng.

Đặc biệt, trong quá trình lắp ráp và sửa chữa tuy ô thủy lực, việc lựa chọn đúng đầu nối có vai trò rất quan trọng để đảm bảo hệ thống hoạt động ổn định và hạn chế hiện tượng rò rỉ dầu.

7. Cách chọn đầu nối Nhật đúng cho tuy ô thủy lực

Khi cần mua hoặc thay thế đầu nối Nhật, nên kiểm tra theo các bước:

Bước 1: Xác định kích thước tuy ô cần bấm.

Bước 2: Xác định size ren của thiết bị, ví dụ G1/4″, G3/8″, G1/2″, G3/4″, G1″, G1 1/4″…

Bước 3: Kiểm tra loại ren BSPP hoặc BSPT.

Bước 4: Xác định kiểu đầu nối: thẳng, co 45°, co 90°, đầu đực, đầu cái…

Bước 5: Kiểm tra kiểu làm kín: mặt côn, mặt bằng, gioăng hoặc phương pháp làm kín tương ứng.

Bước 6: Chọn đúng loại đầu bấm và quy cách bấm phù hợp với loại tuy ô đang sử dụng.

Việc chọn đúng đầu nối không chỉ giúp kết nối chắc chắn, hạn chế rò dầu mà còn góp phần đảm bảo tuổi thọ của tuy ô và toàn bộ hệ thống thủy lực.

8. Đầu nối Nhật – lựa chọn phổ biến cho ngành tuy ô thủy lực

Với ưu điểm về đa dạng kích thước, nhiều kiểu dáng, khả năng kết nối linh hoạt và ứng dụng rộng rãi, đầu nối Nhật BSP là một trong những loại đầu nối được sử dụng phổ biến trong ngành tuy ô thủy lực.

Tuy nhiên, giữa các hệ ren và kiểu đầu nối khác nhau, việc nhìn bằng mắt thường đôi khi rất dễ nhầm. Để lựa chọn chính xác, nên kiểm tra size ren, bước ren, kiểu làm kín và hình dạng đầu nối trước khi đặt hàng.

Nếu anh em đang cần đầu nối Nhật, đầu bấm tuy ô thủy lực, co nối BSP hoặc các loại đầu nối thủy lực khác, hãy cung cấp thông tin size tuy ô và size ren. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra và tư vấn loại phù hợp.
