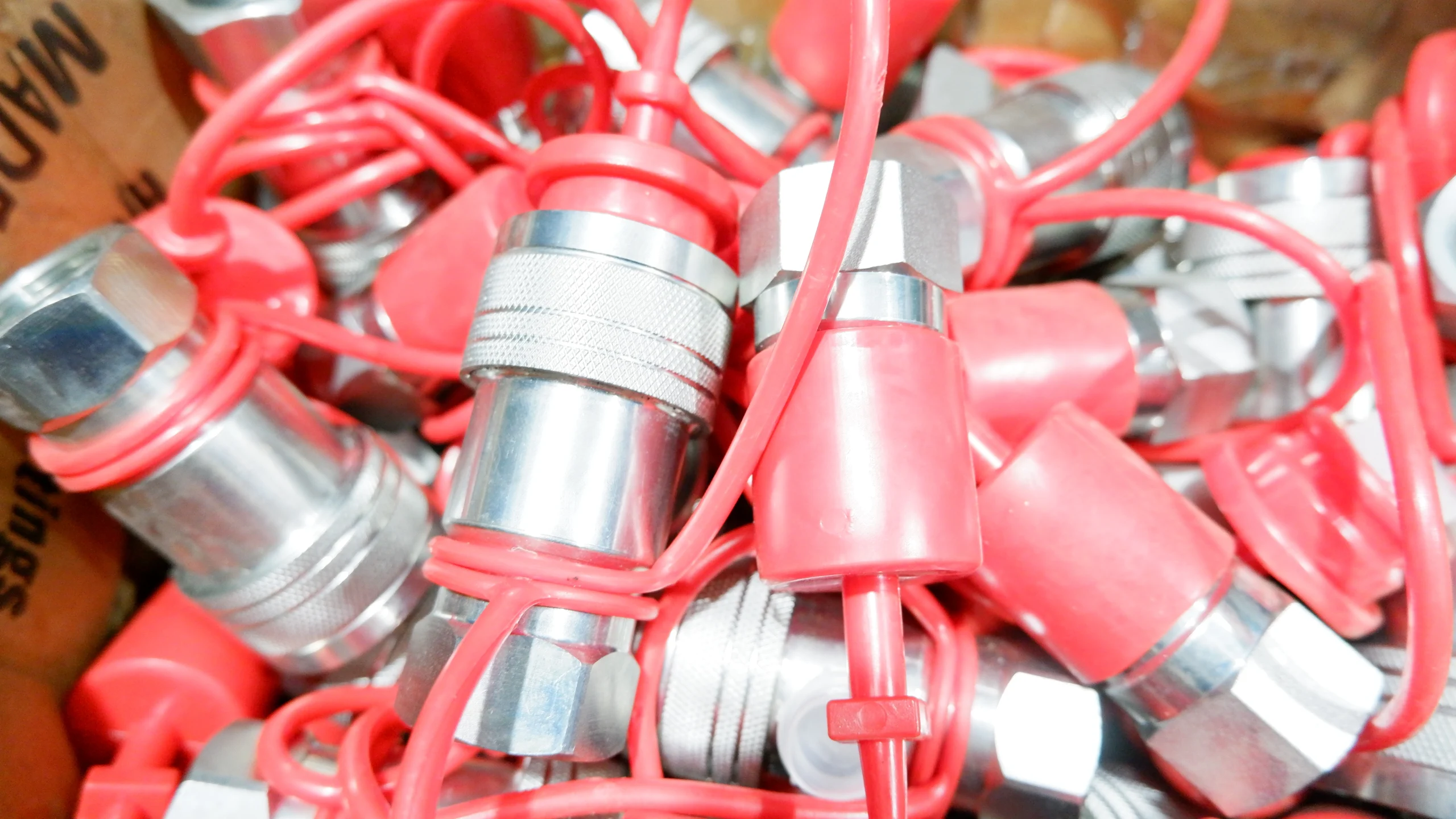

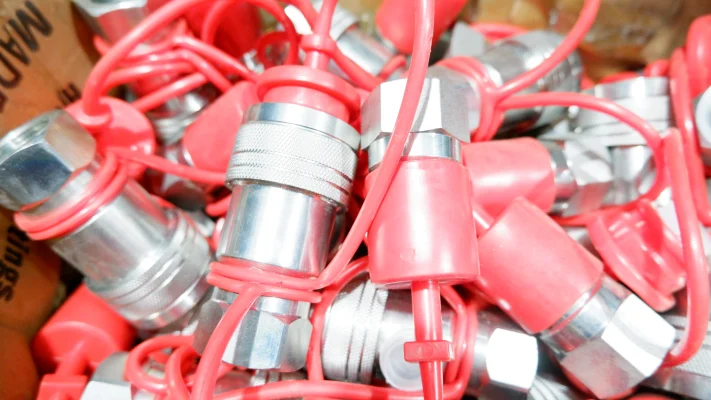

Khớp Nối Nhanh Thủy Lực – Khớp Nối Nhanh Ống Dầu Thủy Lực

Khớp nối nhanh thủy lực là phụ kiện dùng để kết nối và tháo lắp nhanh đường ống, ống tuy ô hoặc thiết bị thủy lực mà không cần tháo toàn bộ hệ thống. Sản phẩm được sử dụng phổ biến trong máy công trình, máy ép, máy nông nghiệp, hệ thống thủy lực công nghiệp và các thiết bị cần thường xuyên kết nối – tháo rời đường dầu.

Thủy Lực Nhất Anh cung cấp nhiều loại khớp nối nhanh thủy lực với các kích thước, kiểu kết nối và mức áp suất khác nhau, phù hợp với nhiều hệ thống thủy lực hiện nay.



1. Khớp nối nhanh thủy lực là gì?

Khớp nối nhanh thủy lực, còn gọi là đầu nối nhanh thủy lực hoặc quick coupling thủy lực, là thiết bị cho phép kết nối hai đường dầu thủy lực một cách nhanh chóng.

So với phương pháp sử dụng đầu ren thông thường, khớp nối nhanh giúp người sử dụng:

• Kết nối và tháo đường dầu nhanh.
• Tiết kiệm thời gian lắp đặt và bảo dưỡng.
• Hạn chế việc phải sử dụng nhiều dụng cụ tháo lắp.
• Dễ dàng thay thế thiết bị hoặc đường ống.
• Giảm lượng dầu thủy lực thất thoát khi tháo kết nối đối với loại có van khóa.

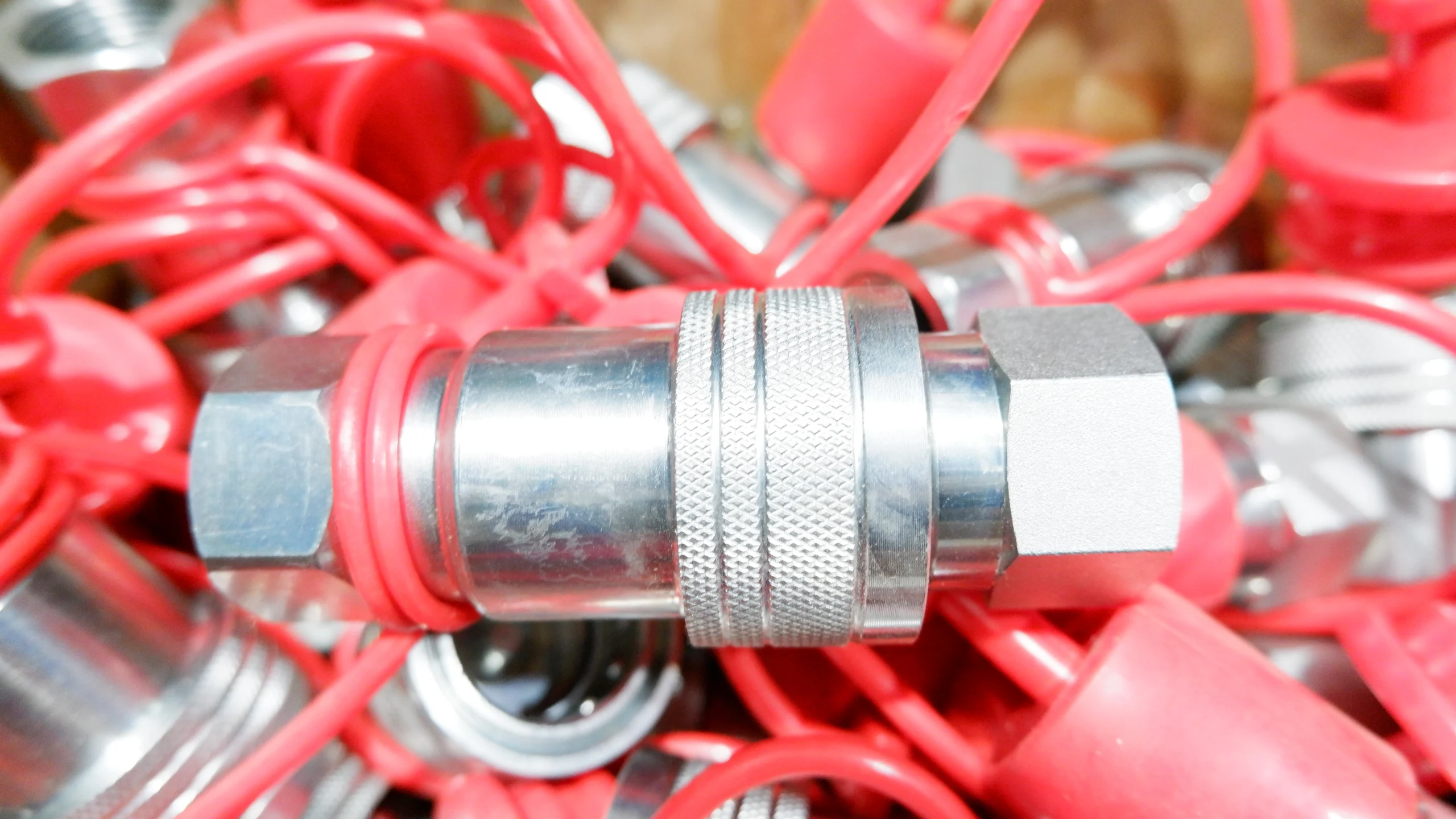

Khớp nối nhanh thường gồm đầu đực và đầu cái, hai phần được thiết kế để ghép với nhau tạo thành một mối nối kín.

2. Cấu tạo khớp nối nhanh thủy lực

Tùy từng dòng sản phẩm, cấu tạo có thể khác nhau nhưng thông thường một bộ khớp nối nhanh gồm:

Đầu đực

Đầu đực là phần được lắp vào đầu cái. Phần đầu được thiết kế theo dạng phù hợp với cơ cấu khóa của từng loại khớp nối.

Đầu cái

Đầu cái có cơ cấu khóa để giữ đầu đực chắc chắn sau khi kết nối.

Cơ cấu khóa

Có nhiệm vụ cố định hai đầu khớp nối, tránh tình trạng tự bung trong quá trình vận hành.

Van khóa

Một số loại khớp nối nhanh được trang bị van khóa bên trong. Khi tháo khớp nối, van sẽ đóng lại giúp hạn chế dầu chảy ra ngoài và giảm không khí lọt vào đường dầu.

Gioăng làm kín

Gioăng có nhiệm vụ làm kín vị trí kết nối, hạn chế rò rỉ dầu thủy lực.

3. Các loại khớp nối nhanh thủy lực phổ biến

Trên thị trường có nhiều kiểu khớp nối nhanh khác nhau. Việc lựa chọn cần căn cứ vào áp suất, lưu lượng, kích thước đường ống và kiểu kết nối của hệ thống.

Khớp nối nhanh thủy lực ren

Đây là loại được sử dụng phổ biến trong nhiều hệ thống thủy lực.

Có thể kết hợp với các loại ren thông dụng như:

• Ren BSP
• Ren BSPT
• Ren NPT
• Ren metric
• Các kiểu ren chuyên dụng khác

Khi lựa chọn cần xác định chính xác loại ren, kích thước ren và tiêu chuẩn của hệ thống.

Khớp nối nhanh thủy lực một chiều

Loại này có cơ cấu van giúp hạn chế dòng dầu chảy ra khi tháo kết nối.

Phù hợp với các hệ thống cần thường xuyên tháo lắp đường dầu.

Khớp nối nhanh thủy lực hai chiều

Cho phép kết nối hai đường dầu và được thiết kế để kiểm soát dòng dầu ở cả hai phía.

Loại này thường được sử dụng trong các hệ thống thủy lực yêu cầu khả năng tháo lắp linh hoạt.

Khớp nối nhanh áp suất cao

Được thiết kế để làm việc trong các hệ thống có áp suất thủy lực cao.

Khi lựa chọn cần đặc biệt quan tâm đến:

• Áp suất làm việc.
• Áp suất tối đa.
• Lưu lượng.
• Vật liệu chế tạo.
• Nhiệt độ làm việc.

Không nên lựa chọn khớp nối chỉ dựa vào kích thước ren mà bỏ qua thông số áp suất.

4. Kích thước khớp nối nhanh thủy lực

Khớp nối nhanh được sản xuất với nhiều kích thước khác nhau để phù hợp với đường kính ống và lưu lượng của hệ thống.

Một số kích thước thường gặp:

• 1/4 inch
• 3/8 inch
• 1/2 inch
• 3/4 inch
• 1 inch
• 1 1/4 inch
• Các kích thước lớn hơn tùy ứng dụng.

Lưu ý: Kích thước khớp nối không đồng nghĩa với kích thước đường kính ngoài của ống tuy ô. Khi đặt hàng cần cung cấp đầy đủ thông tin về ren, kích thước, loại đầu nối và ứng dụng thực tế để lựa chọn chính xác.

5. Ứng dụng của khớp nối nhanh thủy lực

Khớp nối nhanh được sử dụng rộng rãi trong nhiều lĩnh vực:

Máy công trình

Sử dụng trên máy xúc, máy đào, máy nâng, máy công trình và các thiết bị sử dụng hệ thống thủy lực.

Máy ép thủy lực

Khớp nối nhanh giúp kết nối nhanh đường dầu giữa máy ép và thiết bị hoặc bộ phận cần sử dụng.

Máy nông nghiệp

Được sử dụng trên máy kéo, máy gặt, máy cày và nhiều loại máy nông nghiệp có hệ thống thủy lực.

Thiết bị công nghiệp

Ứng dụng trong các dây chuyền sản xuất, máy móc tự động hóa và hệ thống truyền động thủy lực.

Hệ thống cần tháo lắp thường xuyên

Đây là một trong những ưu điểm lớn nhất của khớp nối nhanh. Khi thiết bị cần thay đổi hoặc bảo dưỡng thường xuyên, người vận hành có thể tháo và kết nối đường dầu nhanh hơn so với các loại đầu nối ren thông thường.

6. Ưu điểm của khớp nối nhanh thủy lực

Khớp nối nhanh mang lại nhiều lợi ích trong quá trình sử dụng:

Kết nối nhanh:
Giúp giảm thời gian tháo lắp đường dầu.

Thuận tiện bảo dưỡng:
Có thể nhanh chóng tách thiết bị khỏi hệ thống để sửa chữa hoặc thay thế.

Hạn chế rò rỉ:
Khớp nối được thiết kế với cơ cấu làm kín phù hợp giúp giảm nguy cơ rò dầu.

Tiết kiệm thời gian:
Đặc biệt hữu ích đối với máy móc phải thường xuyên thay đổi thiết bị hoặc phụ kiện.

Đa dạng kích thước:
Có nhiều kích thước và kiểu kết nối để lựa chọn.

7. Cách chọn khớp nối nhanh thủy lực đúng

Đây là phần rất quan trọng khi mua khớp nối nhanh.

Xác định áp suất làm việc

Trước tiên cần biết áp suất làm việc của hệ thống. Khớp nối phải có khả năng chịu được áp suất phù hợp với hệ thống và có mức an toàn cần thiết.

Xác định lưu lượng

Kích thước đường dầu và tiết diện bên trong khớp nối ảnh hưởng trực tiếp đến khả năng lưu thông dầu.

Nếu lựa chọn khớp nối có tiết diện quá nhỏ, hệ thống có thể bị hạn chế lưu lượng và tăng tổn thất áp suất.

Xác định loại ren

Cần kiểm tra chính xác loại ren trước khi đặt mua.

Ví dụ:

• BSP
• BSPT
• NPT
• Metric

Hai đầu nối có cùng kích thước danh nghĩa nhưng khác tiêu chuẩn ren có thể không lắp được với nhau hoặc gây rò rỉ.

Xác định kích thước

Cần xác định kích thước đầu nối như 1/4″, 3/8″, 1/2″, 3/4″, 1″… tùy hệ thống.

Xác định kiểu kết nối

Cần xác định bạn đang cần:

• Đầu đực.
• Đầu cái.
• Một bộ đực + cái.
• Khớp nối có van khóa.
• Khớp nối áp suất cao.
• Khớp nối chuyên dụng.

Xác định môi trường làm việc

Nếu sử dụng ngoài trời, môi trường có nước, bụi, hóa chất hoặc nhiệt độ cao, cần lựa chọn vật liệu và gioăng phù hợp.

8. Khớp nối nhanh thủy lực dùng cho ống tuy ô

Khớp nối nhanh có thể kết hợp với ống tuy ô thủy lực thông qua đầu cút và các kiểu kết nối phù hợp.

Một bộ hoàn chỉnh có thể bao gồm:

Ống tuy ô → Đầu cút → Khớp nối nhanh → Thiết bị thủy lực

Khi lắp đặt, cần đảm bảo đầu cút và khớp nối có thông số tương thích, đặc biệt là ren, kích thước, áp suất làm việc và kiểu kết nối.

Không nên tự ý lắp hai loại đầu nối khác tiêu chuẩn chỉ vì thấy chúng có thể vặn vào nhau.

9. Những lỗi thường gặp khi sử dụng khớp nối nhanh

Chọn sai kích thước

Khớp nối quá nhỏ có thể ảnh hưởng đến lưu lượng và gây tổn thất áp suất.

Chọn sai loại ren

Đây là lỗi khá phổ biến khi thay thế phụ kiện thủy lực.

Sử dụng vượt áp suất

Không nên sử dụng khớp nối vượt quá thông số kỹ thuật của nhà sản xuất.

Không vệ sinh trước khi kết nối

Bụi bẩn hoặc cát lọt vào bên trong khớp nối có thể gây ảnh hưởng đến van và bề mặt làm kín.

Kết nối khi hệ thống còn áp suất

Trước khi tháo lắp, cần thực hiện đúng quy trình an toàn và xả áp suất trong hệ thống nếu loại khớp nối không được thiết kế để kết nối dưới áp.

10. Hướng dẫn bảo quản khớp nối nhanh thủy lực

Để khớp nối hoạt động ổn định và kéo dài tuổi thọ, nên:

• Giữ sạch hai đầu khớp nối.
• Không để bụi đất lọt vào bên trong.
• Sử dụng nắp bảo vệ khi không sử dụng.
• Kiểm tra gioăng định kỳ.
• Không dùng vật cứng tác động mạnh vào đầu nối.
• Kiểm tra tình trạng rò rỉ trong quá trình vận hành.
• Thay thế khi khớp nối bị mòn, biến dạng hoặc cơ cấu khóa không còn chắc chắn.

11. Thủy Lực Nhất Anh cung cấp khớp nối nhanh thủy lực

Thủy Lực Nhất Anh cung cấp các sản phẩm và phụ kiện phục vụ ngành tuy ô và thủy lực, trong đó có khớp nối nhanh thủy lực, đầu cút, đầu bấm, ống tuy ô và các phụ kiện kết nối thủy lực.

Chúng tôi hỗ trợ khách hàng lựa chọn sản phẩm dựa trên:

• Kích thước ống.
• Loại ren.
• Áp suất làm việc.
• Kiểu kết nối.
• Môi trường sử dụng.
• Loại máy và thiết bị thủy lực.

Nếu chưa xác định được loại khớp nối cần sử dụng, khách hàng có thể chụp hình đầu nối hoặc cung cấp kích thước ren, đường kính ống và ứng dụng thực tế để được tư vấn loại phù hợp.

Thông tin sản phẩm

Tên sản phẩm: Khớp nối nhanh thủy lực
Tên tiếng Anh: Hydraulic Quick Coupling / Hydraulic Quick Connect
Ứng dụng: Hệ thống thủy lực, ống tuy ô, máy công trình, máy ép, máy nông nghiệp, thiết bị công nghiệp
Kiểu kết nối: Nhiều lựa chọn tùy từng dòng sản phẩm
Kích thước: 1/4″, 3/8″, 1/2″, 3/4″, 1″, …
Loại ren: BSP, BSPT, NPT, Metric và các tiêu chuẩn khác tùy sản phẩm
Áp suất: Lựa chọn theo từng model và yêu cầu hệ thống

Câu hỏi thường gặp

Khớp nối nhanh thủy lực là gì?

Là phụ kiện giúp kết nối và tháo rời đường dầu thủy lực nhanh chóng, thường gồm đầu đực và đầu cái.

Khớp nối nhanh có dùng cho ống tuy ô được không?

Có. Khớp nối nhanh có thể được kết nối với ống tuy ô thông qua đầu cút hoặc kiểu kết nối phù hợp với từng hệ thống.

Có những loại ren nào?

Các loại thường gặp gồm BSP, BSPT, NPT và Metric. Cần xác định đúng tiêu chuẩn ren trước khi mua.

Khớp nối nhanh có chịu được áp suất cao không?

Có nhiều dòng được thiết kế cho hệ thống áp suất cao. Tuy nhiên cần lựa chọn đúng model theo áp suất làm việc thực tế, không nên chỉ dựa vào kích thước đầu nối.

Làm sao biết mình cần loại nào?

Bạn có thể cung cấp hình ảnh khớp nối đang sử dụng, kích thước ren, đường kính ống, áp suất hoặc loại máy đang sử dụng. Từ những thông tin này có thể xác định loại khớp nối phù hợp hơn.

Kết luận

Khớp nối nhanh thủy lực là giải pháp tiện lợi cho các hệ thống cần kết nối và tháo lắp đường dầu thường xuyên. Việc lựa chọn đúng sản phẩm cần dựa trên kích thước, tiêu chuẩn ren, áp suất, lưu lượng, kiểu kết nối và điều kiện làm việc.

Nếu bạn đang tìm khớp nối nhanh thủy lực cho ống tuy ô, máy ép hoặc hệ thống thủy lực, hãy liên hệ Thủy Lực Nhất Anh để được tư vấn loại phù hợp với thiết bị thực tế.
